储能AC/DC模块

概述

STD AC系列模块采用模块化设计，具备恒压、恒流、恒功率控制模式，应用在储能环节，以双向（整流、逆变）为基本特点，支持并网、离网运行，同时具备无功补偿和谐波补偿功能。

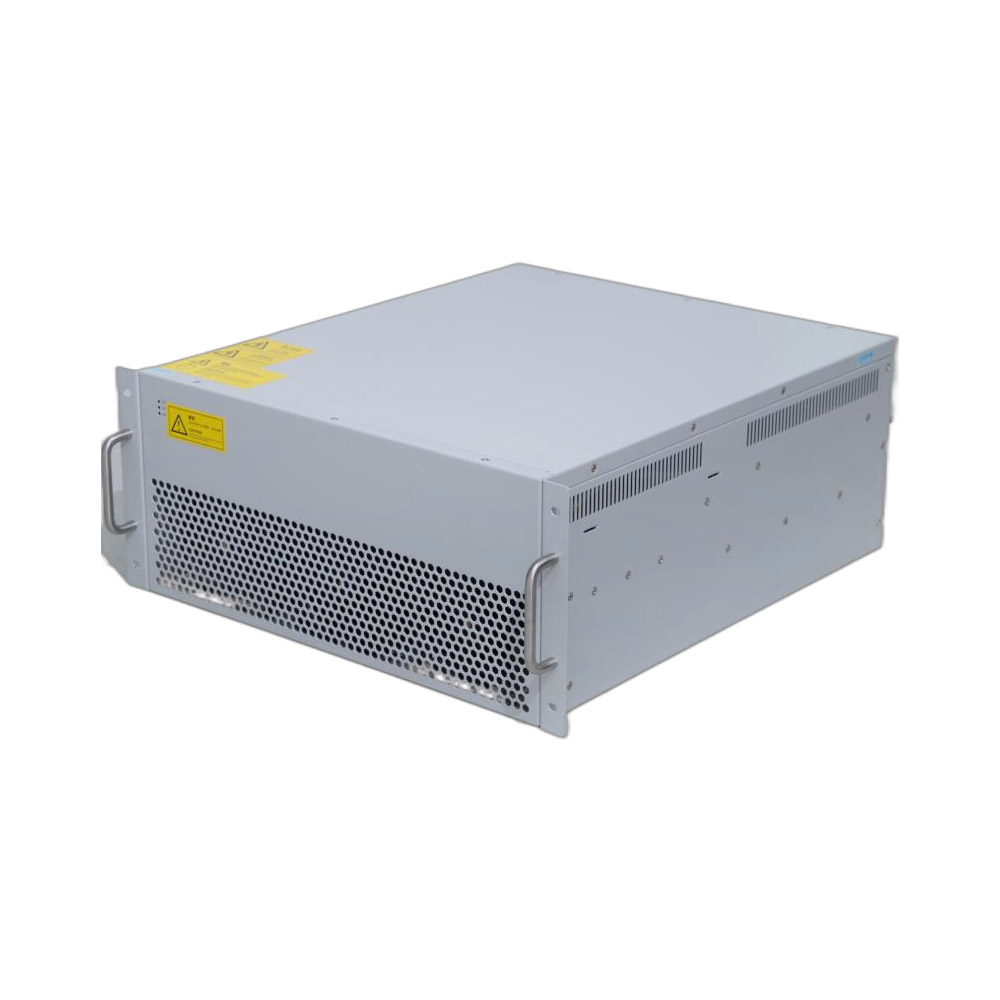

产品图

储能AC/DC模块

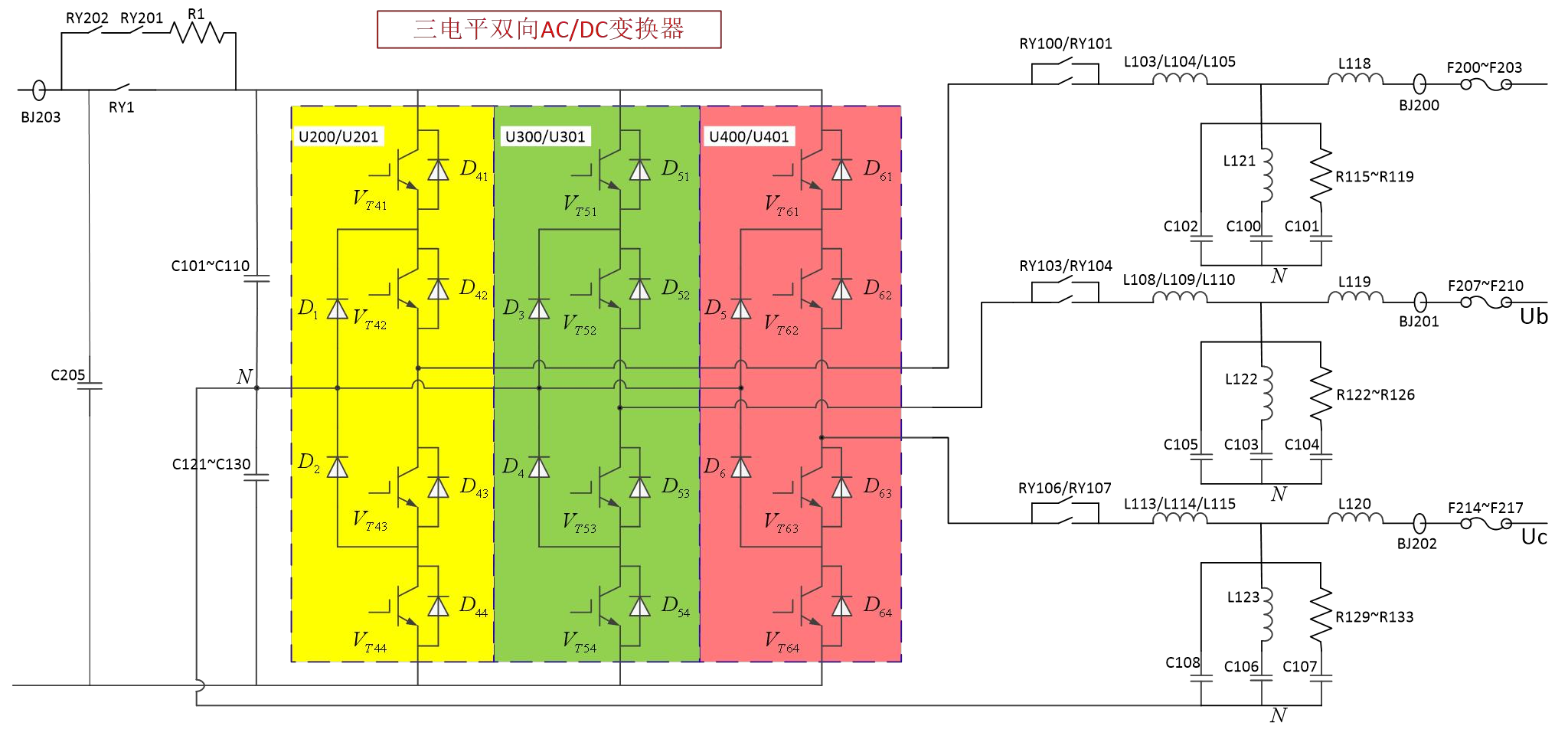

原理图

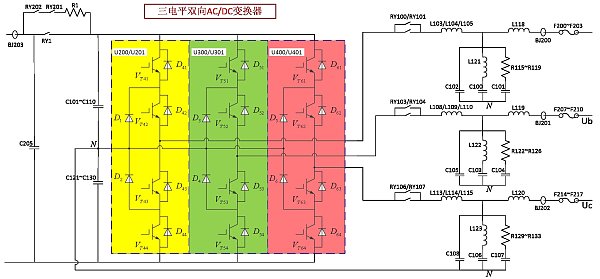

AC原理图

性能特点

采用DSP+CPLD全数字控制核心、三电平模块化设计，便于维护和扩容。
具备双向变流功能，对电池进行充放电，正反向无缝切换。
纯正弦波输出，电流谐波含量小，对电网无污染、无冲击。
交流、直流双路供电，满足黑启动模式需求。
可配备RS458、CAN、以太网等多种通信接口，实现远程数据采集和监视。
支持本地EMS控制器，实现能量智能管控。

技术参数

型号		AC-60k/3L-R	AC-100k/3L-R
直流特性	最大直流功率	60kV	100kV
	直流电压范围	650~950Vdc	650~950Vdc
	最大直流电流	100A	170A
并网输出特性	额定输出功率	60kV	100kV
	最大输出功率	66kV	110kV
	额定并网电压	380Vac, 3L/PE	380Vac, 3L/PE
	允许电网电压范围	-20%~+20%	-20%~+20%
	额定电网频率	50Hz（60Hz可定制）	50Hz（60Hz可定制）
	最大输出电流	100A	167A
	功率因数/可调节范围	>0.99（额定输出功率）/1（超前）~1（滞后）	>0.99（额定输出功率）/1（超前）~1（滞后）
	THDi	<3%（额定输出功率）	<3%（额定输出功率）
	过载能力	100%长期	100%长期
离网输出特性	额定输出电压	380Vac, 3L/PE	380Vac, 3L/PE
	输出电压精度	±1%	±1%
	最大输出电流	100A	167A
	THDu	<3%（线性负载）	<3%（线性负载）
	额定输出频率	50Hz	50Hz
	过载能力	110%长期	110%长期
效率	最大效率	97.5%	97.5%
基本参数	防护等级	IP20	IP20
	工作环境温度	-20～+50℃（45℃以上降容）	-20～+50℃（45℃以上降容）
	相对湿度	0~90%（无冷凝）	0~90%（无冷凝）
	冷却方式	强制风冷	强制风冷
	噪声	<65dB	<65dB
	最高工作海拔	<2000m（2000m以上降额）	<2000m（2000m以上降额）
	显示	触摸屏（外接）	触摸屏（外接）
	BMS通讯方式	RS485, CAN	RS485, CAN
	整机尺寸（宽深高）	500618230mm（含端子）	500620240mm（含端子）
