1、技术特点
（1）DSP+CPLD全数字控制核心，三电平拓扑技术。
（2）降低模块损耗，提升模块效率，峰值效率达98.5%以上。
（3）高功率密度模块化设计，单柜可容纳8台模块，最大容量可达1200A，安装维护方便。
（4）通过更高开关频率控制算法，减小输出波纹电流，提升动态响应速度。
（5）利用SiC功率元器件的更高耐压能力，同时简化热设计和电磁兼容设计，提升产品的可靠性。
（6）可滤除2~50次谐波，在容量允许条件下，综合谐波电流补偿率可高达97%。
（7）可设定100%限流输出，保证设备长期稳定运行。
（8）支持谐波补偿、谐波+三相不平衡补偿模式可选。

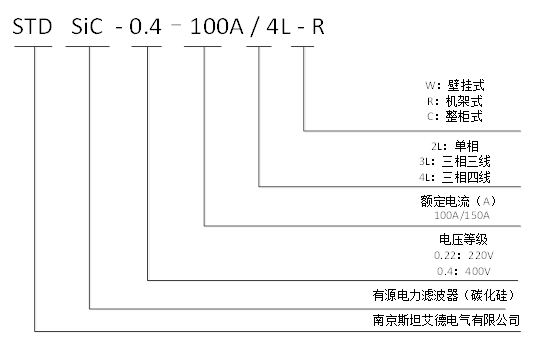

2、型号说明及外观
|
|
2、 技术参数
|
项目 |
220V系列 |
380V系列 |
|
海拔高度 |
＜2000m，2000米以上按照GB/T3859.2降额使用 |
|
|
环境温度 |
-10～+50℃（40℃以上降容） |
|
|
相对湿度 |
≤90%，月最低温度25℃表面无凝露 |
|
|
污秽等级 |
Ⅲ级以下 |
|
|
工作电压 |
AC220V（-20%～+20%） |
AC380V（-20%～+20%） |
|
工作频率 |
50Hz/60Hz（45Hz~63Hz） |
|
|
额定补偿容量 |
100A、150A |
|
|
电网结构 |
三相三线/三相四线 |
|
|
并联台数 |
不限 |
|
|
整机满载效率 |
≥98.2% |
|
|
开关频率 |
30kHz |
|
|
功能选择 |
谐波补偿、谐波补偿+三相不平衡补偿 |
|
|
谐波补偿范围 |
2～50次，单次补偿率可调 |
|
|
补偿率 |
综合谐波补偿≥95%，三相不平衡补偿≥95% |
|
|
中性线滤波能力 |
中性线滤波能力为相滤波能力的3倍 |
|
|
全响应时间 |
<40ms |
|
|
噪音 |
≤60dB |
|
|
通讯方式 |
2路RS485通信接口（支持Wi-Fi） |
|
|
保护功能 |
过载、软/硬件过流、电网过欠压、电网电压不平衡、 电源故障、过温、频率异常、短路保护等 |
|
|
安装方式 |
机架/壁挂 |
|
|
进线方式 |
后进线（机架式）、上进线（壁挂式） |
|
|
防护等级 |
IP20 |
|
